Impro HMX900 - modul pro Wiegand/OSDP čtečky

Varianta HMX900 je přímou náhradou modelu HMW900. Tato varianta podporuje zapojení Wiegand a OSDP čteček.

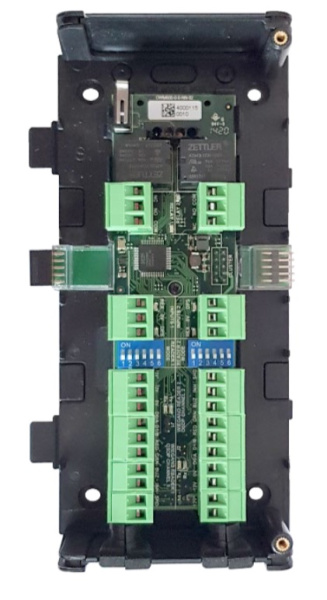

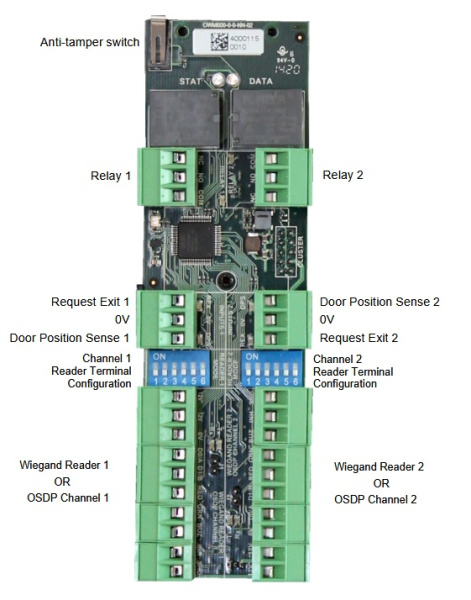

Rozšiřující Wiegand/OSDP modul je možné připojit pouze ke Cluster kontroleru. Modul je vybaven dvěma vstupy pro Wiegand nebo OSDP čtečky, dvěma reléovými výstupy, 4mi vstupy pro hlídání stavu dveří.

Možnost zapojení modulů:

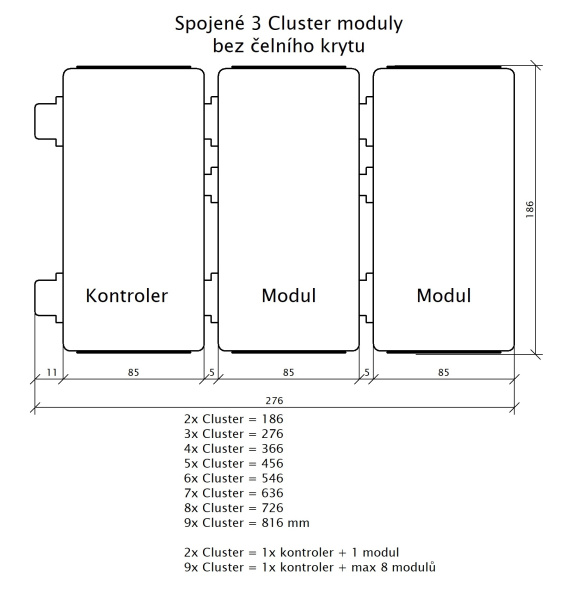

• Cluster konektor - umožňuje rychlé a jednoduché připojení ke Cluster kontroleru. Maximální počet připojených modulů je 8 (16 pevných adres FA).
• S-BUS - umožňuje komunikaci až na vzdálenost 150 metrů od kontroleru. Maximální počet připojených modulů je 4 (8 pevných adres FA).

Moduly nejsou vybaveny pamětí a procesorem, veškeré řízení obstarává připojený Cluster kontroler. V případě zapojení modulu na větší vzdálenost pomocí S-BUSu a následnému poškození kabeláže, dojde ke ztrátě komunikace a tedy i funkčnosti modulu. Pro kritické aplikace tedy doporučujeme využití terminálů 2. a 4. generace s OFF-LINE funkcionalitou, nebo vytvoření dalšího Clusteru.

Čtečky jsou napájeny přímo z modulu skrze Cluster konektor, avšak zámky a jiná ovládaná zařízení napájejte z externích zdrojů.
