PZZ12/7 - zálohovaný napájecí zdroj 7A/12V

• vysoce spolehlivý zálohovaný zdroj
• vhodný pro napájení bezpečnostních systémů (ACS, CCTV, PZTS)
• optická signalizace stavu
• reléové poruchové výstupy
• elektronická ochrana proti zkratu na výstupu
• ochrana proti přepětí na výstupu

  PZZ12/7 je spínaný zálohovaný napájecí zdroj, určený pro zařízení, která vyžadují nepřetržitý provoz. Tento typ se vyznačuje velkou účinností a menším oteplením než lineární zdroj. V běžném provozu je zdroj připojen na napájecí napětí, dodává energii do zařízení a udržuje akumulátor v nabitém stavu. Při výpadku napájecího napětí zdroj automaticky přepne na záložní akumulátor a tím zajistí nepřetržitý provoz zařízení.

     Součástí zdroje je optická signalizace a poruchové signalizační výstupy (tři reléové výstupy), informující o jeho aktuálním stavu. Signalizovány jsou poruchy: ztráta AC napětí, pokles napětí na akumulátoru, odpojený či vadný akumulátor a přítomnost napětí na výstupu. Zdroj je vybaven ochranou akumulátoru před hlubokým vybitím. Zdroj je dodáván jako komplet s transformátorem, v krytu s volným místem pro 26Ah akumulátor. Součástí krytu jsou mikrospínače, signalizující otevření dvířek krytu a demontáž zdroje z místa montáže. Do krytu je možné nainstalovat zámek pro uzavření.

     Jištění proti přetížení a zkratu na výstupu je zabezpečeno elektronickou pojistkou. Ochrana proti přepólování akumulátoru je zajištěna tavnou pojistkou F4A. Vstupní napětí desky zdroje je jištěno tavnou pojistkou F8A. Jištění vstupního napětí 230V je provedeno tavnou pojistkou T1A. Potenciometry, umístěnými na plošném spoji, lze korigovat výstupní napětí pro spotřebič a pro akumulátor.

    Zdroj je dodáván v základním krytu pro 26Ah akumulátor. Na požádání je možné dodat zdroj v krytu pro 44Ah, nebo 65Ah akumulátor.

Technické parametry:

• maximální špičkový výstupní proud 7A
• dobíjecí proud AKU max 2A
• trvalý výstupní proud 5A
• výstupní napětí 13,8 V DC (nastavitelné 12,5 - 14,2V)
• LED signalizace napětí na výstupu
• LED + relé signalizace poruchy AC napájení 230V/50Hz
• LED + relé signalizace vybitého akumulátoru
• LED + relé signalizace poruchy akumulátoru
• ochrana před hlubokým vybitím akumulátoru

• rozměry krytu pro 26Ah AKU šířka 342 mm X výška 266 mm X hloubka 215 mm
•

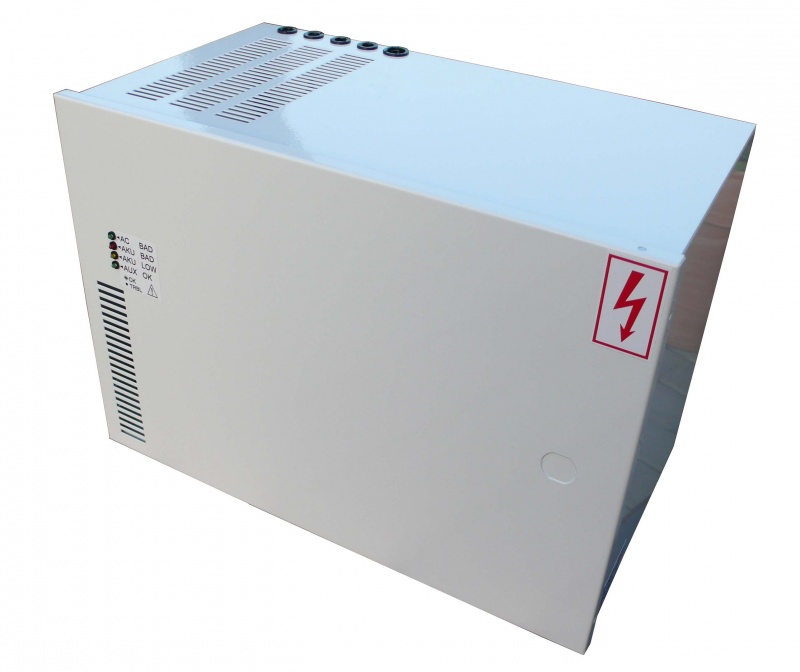

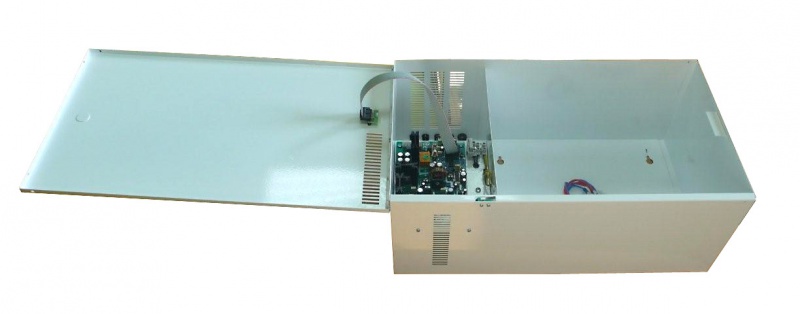

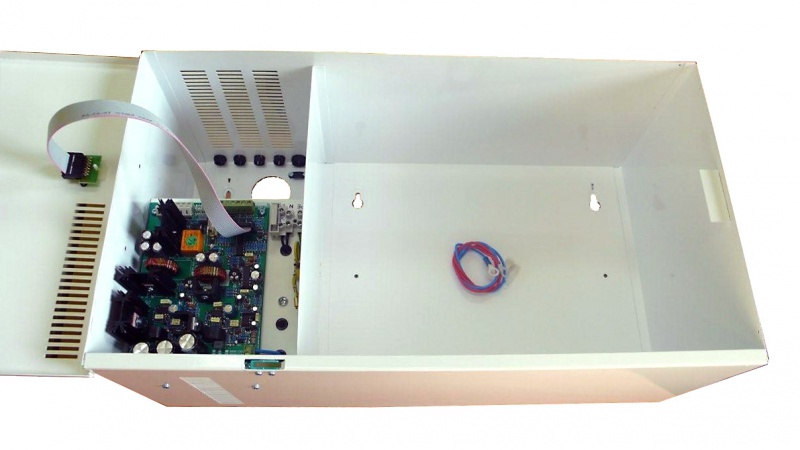

Fotografie
